K67减速机尺寸图详解 选型安装必备指南

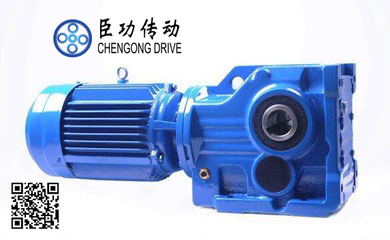

K67减速机属于K系列斜齿轮-锥齿轮减速机中的一种常用规格，广泛应用于起重、运输、冶金、矿山、化工等行业的传动系统中。了解K67减速机的尺寸图，对于正确选型、安装布置以及确认轴伸、法兰、地脚等接口形式至关重要。以下是K67减速机尺寸图的详细解读。

一、K67减速机尺寸图包含的主要内容

一份完整的K67减速机尺寸图通常包含以下关键尺寸：

1. 中心高（H）：输出轴中心线到底座平面的垂直距离，是安装基础设计的核心数据。
2. 总长（L）：减速机沿输出轴方向的整体长度。
3. 总宽（W）：减速机横向最大宽度。
4. 总高（HA）：从底座到减速机最高点的距离，通常包括视孔盖或通气帽。
5. 输出轴直径（d）：与工作机连接处的轴径，常见有Φ40、Φ45、Φ50等，带有键槽。
6. 输出轴长度（E）：输出轴外伸段的长度。
7. 输入轴直径（d1）及长度（E1）：与电机或输入联轴器连接的部分。
8. 地脚安装孔距（A、B）：底座上螺栓孔的中心距，用于确定安装位置。
9. 地脚孔直径（K）或螺纹规格。
10. 法兰止口直径（如采用法兰安装型式）。

二、K67减速机典型尺寸参考（实图以样本为准）

以下为常见K67减速机（以国标或通用设计为例）的大致尺寸范围，实际选型请以具体厂家样本或尺寸图PDF为准：

· 中心高 H：约 140–170 mm
· 输出轴直径 d：通常 Φ40 / Φ45 / Φ50 mm
· 输出轴长度 E：约 80–110 mm
· 输入轴直径 d1：约 Φ25–Φ30 mm
· 地脚孔距 A × B：大约 190 × 140 mm（不同品牌略有差异）
· 地脚孔直径 K：4×Φ13 或 M12
· 总长 L：约 350–420 mm

这些尺寸直接影响减速机与电机、联轴器及工作机的匹配，必须对照尺寸图逐项核实。

三、如何查找K67减速机尺寸图

1. 厂家官方样本：SEW、诺德、国茂、泰兴、减速机等品牌官网均有K系列选型样本，含有K67的详细尺寸图。
2. 选型手册PDF：搜索“K67减速机尺寸图 PDF”可以下载完整的机械尺寸表。
3. CAD图纸下载：一些工业配件平台提供DWG或DXF格式的外形图，便于直接插入设备总图。
4. 咨询供应商：向厂家提供电机功率、速比、安装方式，可获取针对该配置的准确定尺寸图。

四、安装与选型注意事项

· 确定安装方式：K67减速机可实现底脚安装、法兰安装、扭矩臂安装等，尺寸图会给出对应接口图。
· 校核轴伸和键：输出轴尺寸要与工作机联轴器或齿轮的孔、键槽相符。
· 注意旋向：K系列减速机有双向旋向要求，尺寸图上常标注输入输出方向。
· 预留维修空间：围绕减速机周边应留出足够的拆装和加油空间。
· 润滑油牌号：按厂家要求加注规定牌号的齿轮油，油位以油标为准。如使用环境温度变化较大，需在尺寸图上关注通气帽和放油塞位置。

五、常见应用场景

K67减速机常见于皮带输送机、斗式提升机、搅拌装置、起重机行走机构等中等载荷传动。其尺寸紧凑、传动比范围宽、效率高、承载能力强。配合Y系列或YE3电机，可实现多种速度输出。

K67减速机尺寸图是机械设计选型中不可或缺的技术资料，涵盖了中心高、轴伸、地脚孔距等关键装配参数。用户在实际选用时，务必获取具体厂商、具体配置下的正式尺寸图，以避免因版本差异导致安装干涉。通过本文的尺寸解读，相信你对K67减速机的外形规格有了清晰的认识，欢迎收藏备用或用于项目技术沟通。)
